Proses kalibrasi bergantung pada jenis sensor yang anda gunakan. Berikut adalah contoh untuk sensor tahap bahan api yang disambungkan terus ke input analog pada C1212.
1. Tetapkan Sensor ke Saluran
Dalam Dash Manager (C1212), pergi ke:
Connections → Devices
Pilih input AV di mana sensor disambungkan (contohnya, AV1).
Kemudian pergi ke:
Channel → Search → “Fuel Level” → OK
2. Kalibrasi Input

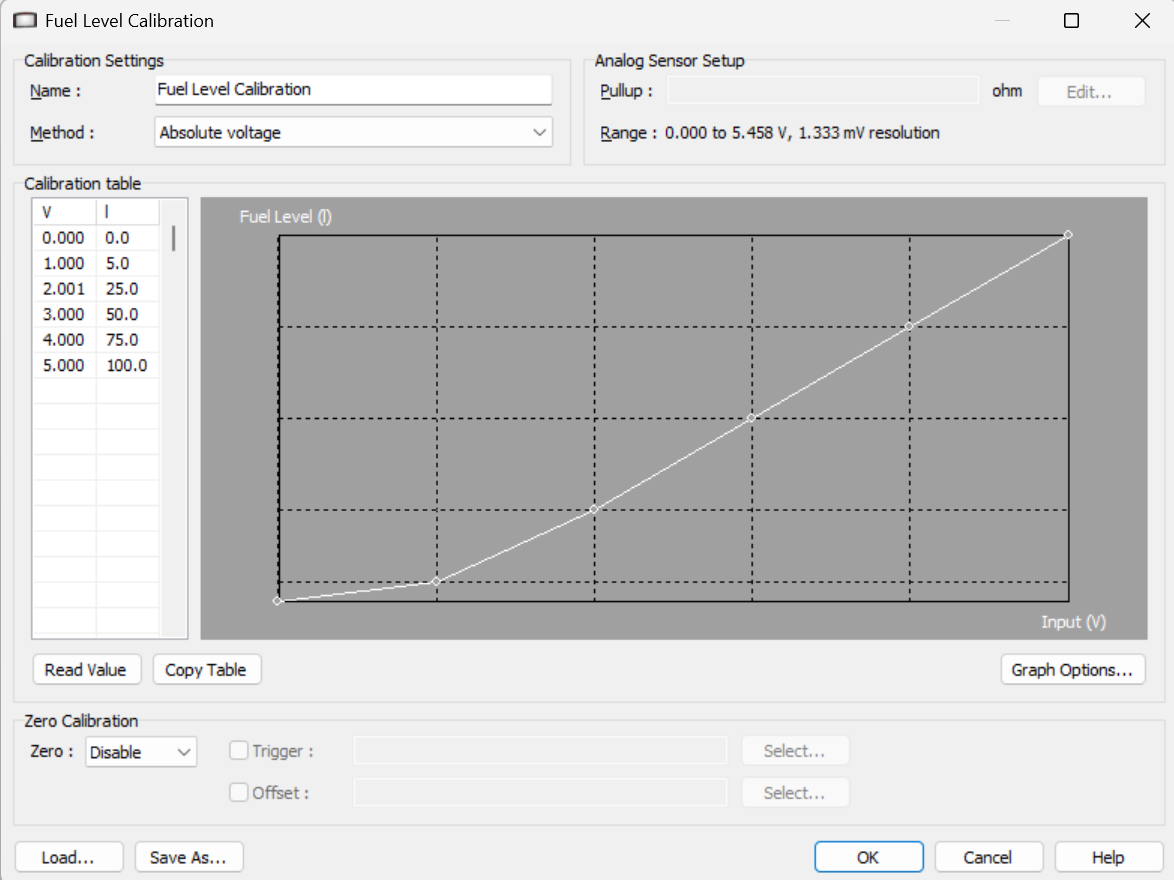

Klik dua kali pada input yang ditetapkan kepada saluran Tahap Bahan Api untuk membuka skrin kalibrasi.
Pilih jenis kalibrasi yang sesuai:
Radiometrik, Voltan Mutlak, atau Rintangan Boleh Ubah (bergantung pada sensor anda).
Masukkan nilai kalibrasi untuk tahap bahan api yang diketahui berbanding bacaan sensor. Berikut adalah contoh asas:
Langkah Kalibrasi Contoh:
Tangki Kosong:
Kosongkan tangki dan pastikan dash disambungkan.
Dalam skrin kalibrasi, masukkan 0 L di lajur kanan dan klik Baca Nilai untuk menangkap bacaan sensor semasa di lajur kiri.
Isian Sebahagian:
Tambah jumlah bahan api yang diketahui (contohnya, 25 L), masukkan nilai ini di lajur kanan, dan klik Baca Nilai.
Ulangi:
Teruskan pada titik pertengahan (contohnya, 50 L) dan akhirnya pada kapasiti penuh.
Semakin banyak titik yang anda tambah, semakin tepat kalibrasi akan menjadi.
Nilai antara titik kalibrasi akan diinterpolasi secara linear.
Anda juga boleh menetapkan kapasiti tangki maksimum di bawah:
File → Manage Vehicles → Edit → Fuel Tank Capacity
3. Konfigurasikan Ramalan Bahan Api
Setelah sensor dikalibrasi:
Pergi ke:

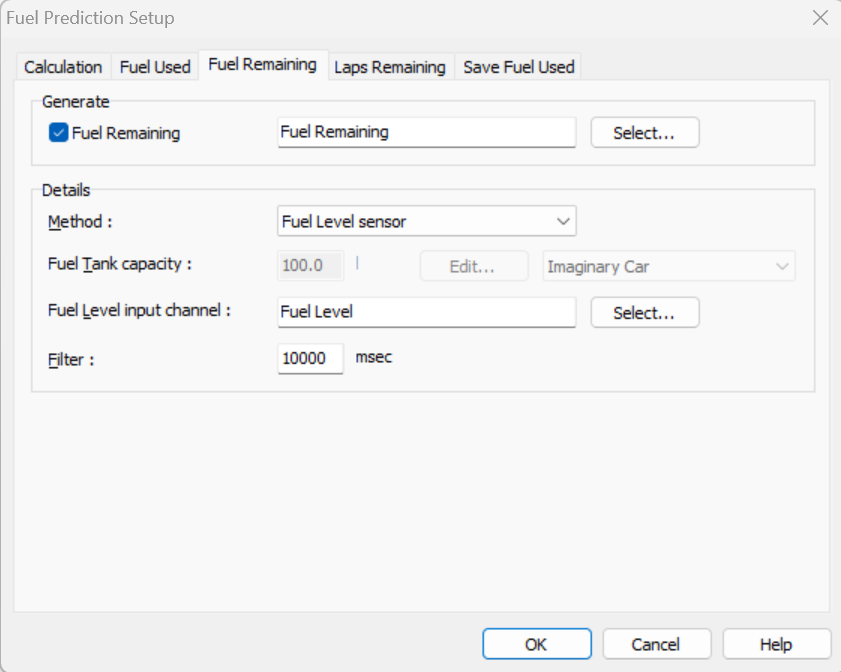

Calculations → Fuel Prediction → Fuel Remaining → Generate Fuel Remaining
Tetapkan Kaedah: Sensor Tahap Bahan Api dan Saluran Input: Tahap Bahan Api.
Untuk mengurangkan turun naik, gunakan penapis besar (contohnya 10 saat).
Pilihan Tambahan
Jika anda mempunyai data bahan api ECU atau ingin menggunakan pengiraan lanjutan, Dash Manager mampu melakukan perkara berikut:
Mengira kedua-dua Bahan Api Digunakan dan Penggunaan Bahan Api (Kadar Aliran Bahan Api) dari nilai Bahan Api Digunakan yang meningkat, Pulse Bahan Api Digunakan atau nilai Penggunaan Bahan Api (Aliran Bahan Api).
Mengira Bahan Api Digunakan Per Pusingan setiap kali beacon Pusingan dikesan.
Mengira Bahan Api Tersisa sama ada dari sensor Tahap Tangki atau dengan menolak Bahan Api Digunakan dari Kapasiti Tangki. Kapasiti Tangki ditentukan dalam Editor Butiran.
Mengira Pusingan Tersisa dari Bahan Api Tersisa, Kapasiti Tangki dan Pusingan per Tangki. Kapasiti Tangki dan Pusingan per Tangki ditentukan dalam Editor Butiran.
Mengira Pusingan Tersisa (mengikut Pusingan Terakhir) dari Bahan Api Tersisa dan Penggunaan Bahan Api dari Pusingan terakhir.
Saya juga mengesyorkan membuka Calculations → Fuel Prediction dan tekan F1 untuk maklumat lanjut mengenai pengiraan bahan api.
